一：產品概述：（天津奧特泵業自主研發）

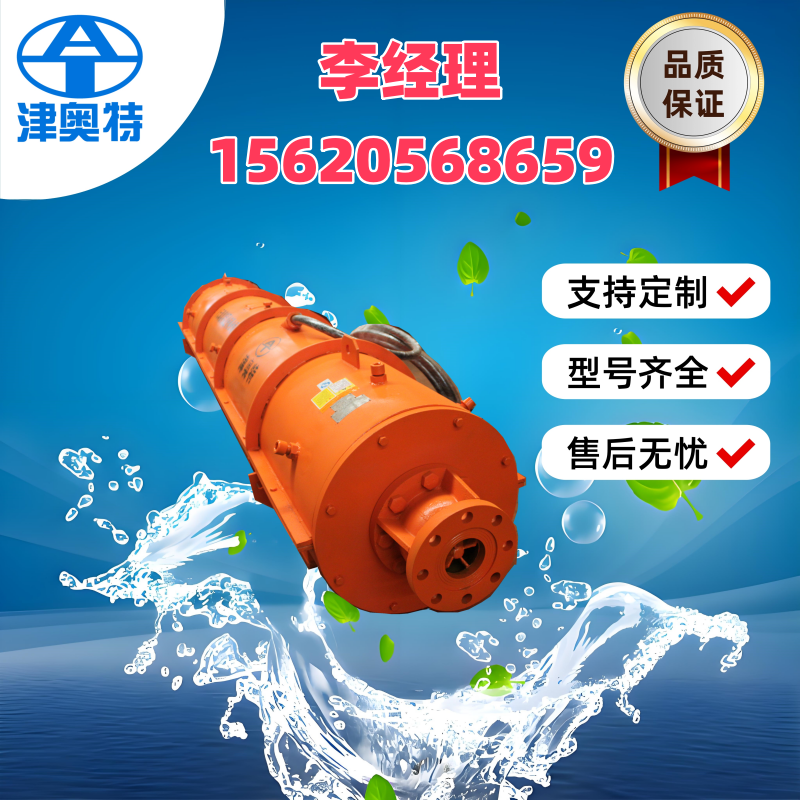

　　天津奧特泵業生產的ATQJ系列（小流量）高揚程潛水電泵，適用于從深井、礦中提取地下水，可用于金礦、銀礦、鐵礦、煤礦搶險、工地排水使用。 (流量每小時可達到50噸、揚程可達到1500米)。

二：使用環境及條件

　　1 電源頻率為50Hz，額定電壓為380v或440V、550V、660v、1140V或高壓3KV、6KV、（允差+ -5%）的三相交流電源。

　　2、固體物含量(按質量計)不大于0．01％。

　　3、被抽送液體的酸喊度PH值為6.5-8.5。

　　4、輸送介質溫度不超過20℃。

　　5、水泵進水口必須在動水位lm以下，但潛水深度不超過靜水位以70m，電泵下端距井底水深最少lm。

　　6、要求井正直，井壁光滑，井管不得錯開。

三：結構特點

　　1、AT540QJ系列高揚程潛水電泵，由潛水三相異步電動和水泵兩大部分組成。電動機與其上部的泵體直連，電機軸上端設有可靠的軸封裝置，能有效地防止電動機內的冷卻液與所抽送的介質之間的交換，保證水泵長期安全可靠地運行。

　　2、潛水泵為單吸多級立式離心泵；潛水電機為充水濕式、立式井用潛水異步電動機。電機與水泵通過筒式聯軸器、華健聯軸器（美國標準）直聯。

　　3、電動機繞組為尼龍護套聚耐水電磁線（100%銅線）。電機腔內注滿潔凈的清水即可.

　　4、電機導軸承采用水潤滑軸承。電機下部沒有能承受水泵上下軸向力的止推軸承，高揚程水泵的止推軸承采用含鎳銅扇形塊，和它對磨的是進口的菲勒伯斯滑板，承受水泵的上下軸向力。

　　5、高揚程潛水泵在泵與電機中間增沒軸向力承載器，揚程可提高到1550m。

四：使用注意事項

　　ATQJ系列潛水電機內必須注滿潔凈的清水后方可運行，在冬季停用存放時應排凈機內充水，防止凍裂。
