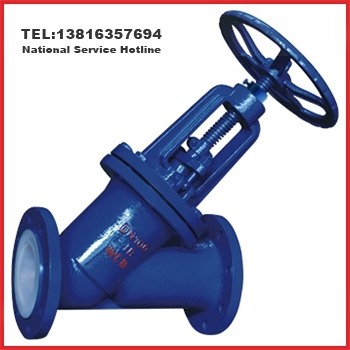

一、J45F46襯氟直流式截止閥產品概述
J45F46襯氟截止閥是一種采用模壓成型工藝對閥體、閥蓋、閥瓣等零部件進行氟塑料襯里，隔絕腐蝕性介質與金屬表面接觸，從而保證閥門不被侵蝕，達到延長使用壽命的目的襯氟直流式截止閥，其閥體的流道與主流道成一斜線，這樣流動狀態的破壞程度比常規截止閥要小，因而通過閥門的壓力損失也相應的小了。本產品具有結構簡單，流體阻力小，密封性能強，不易腐蝕，使用壽命長的特點。
J45F46襯氟截止閥采用鑄件模型澆鑄鋼件閥體、閥蓋、填料壓蓋、手輪等零部件，經金屬加工使各零部件達到圖紙尺寸，再通過模壓工藝對與介質接觸的零部件進行內襯或外襯氟塑料，對襯好的閥體及閥瓣密封面進行機械加工，保證密封面完全吻合，達到密封要求，其閥座通過支撐架設置在閥體的內部，閥瓣與閥座配合連接，手輪、閥體與閥蓋組合連接，轉動手輪帶動閥桿上下移動，從而控制閥門的啟閉。
二、J45F46襯氟直流式截止閥主要零件材料
序號
|
零件名稱
|
材料名稱
|
1
|
閥 體
|
QT450
|
WCB
|
CF8
|
CF8M
|
CF3M
|
2
|
閥 蓋
|
QT450
|
WCB
|
CF8
|
CF8M
|
CF3M
|
3
|
閥 瓣
|
QT450
|
WCB
|
CF8
|
CF8M
|
CF3M
|
4
|
閥 桿
|
2Cr13
|
2Cr13
|
0Cr18Ni9
|
0Cr18Ni12Mo2Ti
|
00Cr17Ni14Mo2
|
5
|
襯 里 層
|
F46/FEP聚全氟乙丙烯、F3/PCTFE聚三氟氯乙烯、PO聚烯烴、PFA可溶性聚四氟乙烯
|
6
|
閥 座
|
F46/FEP聚全氟乙丙烯、F3/PCTFE聚三氟氯乙烯、PO聚烯烴、PFA可溶性聚四氟乙烯
|
7
|
填 料
|
PTFE
|
PTFE
|
PTFE
|
PTFE
|
PTFE
|
8
|
閥桿螺母
|
ZCuAl10Fe3
|
ZCuAl10Fe3
|
ZCuAl10Fe3
|
ZCuAl10Fe3
|
ZCuAl10Fe3
|
9
|
填料壓蓋
|
QT450
|
WCB
|
CF8
|
CF8M
|
CF3M
|
10
|
支 架
|
QT450
|
WCB
|
CF8
|
CF8
|
CF8
|
11
|
螺 栓
|
35
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
0Cr17Ni12Mo2
|
12
|
螺 母
|
45
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr17Ni12Mo2
|
三、J45F46襯氟直流式截止閥主要性能規范
尊敬的用戶！如果你需訂購我廠襯氟截止閥系列產品，咨詢時煩請說明公稱通徑、公稱壓力、閥體和襯里層材料、使用溫度、法蘭執行標準及法蘭密封面形式等，本產品1.0MPa常規口徑為DN15~350，1.6MPa為DN15~300，2.5MPa為DN15~350，該閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。更多相關產品請瀏覽：
