氣缸內徑
(mm) |
活塞桿直徑
(mm) |
動作方向 |
受壓面積
(cm2） |
工作壓力（MPa） |
| 0.2 |
0.3 |
0.4 |
0.5 |
0.63 |
0.7 |
0.8 |
| 15 |
6 |
推 |
1.77 |
35.4 |
53.1 |
70 |
88.5 |
111.5 |
124 |
142 |
| 拉 |
1.49 |
29.8 |
44.7 |
59.6 |
74.5 |
93.9 |
104 |
119 |
| 20 |
10 |
推 |
3.14 |
62.8 |
94 |
125.6 |
157 |
198 |
220 |
251 |
| 拉 |
2.36 |
47.2 |
71 |
94 |
118 |
149 |
165 |
188 |
| 25 |
12 |
推 |
4.91 |
98 |
147 |
196 |
245 |
301 |
343 |
392 |
| 拉 |
3.78 |
76 |
113 |
151 |
189 |
238 |
265 |
302 |
| 32 |
12 |
推 |
8.0 |
160 |
240 |
320 |
400 |
504 |
560 |
640 |
| 拉 |
6.6 |
132 |
198 |
264 |
330 |
416 |
462 |
528 |
| 40 |
16 |
推 |
12.57 |
251 |
377 |
503 |
628 |
791 |
880 |
1010 |
| 拉 |
10.56 |
211 |
317 |
422 |
528 |
664 |
739 |
844 |
| 50 |
20 |
推 |
19.63 |
393 |
589 |
785 |
982 |
1237 |
1374 |
1571 |
| 拉 |
16.49 |
330 |
495 |
660 |
825 |
1039 |
1155 |
1319 |
| 63 |
20 |
推 |
31.2 |
623 |
935 |
1247 |
1559 |
1963 |
2180 |
2490 |
| 拉 |
28.0 |
561 |
841 |
1121 |
1402 |
1765 |
1962 |
2240 |
| 80 |
25 |
推 |
50.3 |
1005 |
1508 |
2010 |
2510 |
3163 |
3520 |
4020 |
| 拉 |
45.4 |
907 |
1361 |
1814 |
2270 |
2857 |
3170 |
3630 |
| 100 |
25 |
推 |
78.5 |
1571 |
2360 |
3140 |
3930 |
4948 |
5500 |
6280 |
| 拉 |
73.6 |
1472 |
2210 |
2940 |
3680 |
4640 |
5150 |
5880 |
| 125 |
32 |
推 |
122.7 |
2450 |
3680 |
4910 |
6135 |
7731 |
8590 |
9820 |
| 拉 |
114.6 |
2290 |
3440 |
4580 |
5730 |
7224 |
8020 |
9170 |
| 160 |
45 |
推 |
201 |
4011 |
6031 |
8042 |
10053 |
12666 |
14074 |
16085 |
| 拉 |
185.1 |
3703 |
5554 |
7406 |
9257 |
11664 |
12961 |
14893 |
| 200 |
45 |
推 |
314.1 |
6282 |
9423 |
12566 |
15707 |
19792 |
21991 |
25123 |
| 拉 |
298.2 |
5965 |
8947 |
11930 |
14912 |
18790 |
20877 |
23861 |
| 250 |
50 |
推 |
490.8 |
9817 |
14726 |
19634 |
24543 |
30924 |
34361 |
39270 |
| 拉 |
471.2 |
9424 |
14137 |
18849 |
23561 |
29688 |
32986 |
37700 |
一、氣缸的選擇
1、類型的選擇
根據工作要求和條件，正確選擇氣缸的類型。要求氣缸到達行程終端無沖擊現象和撞擊噪聲應選擇緩沖氣缸；要求重量輕，應選輕型缸；要求安裝空間窄且行程短，可選薄型缸；有橫向負載，可選帶導桿氣缸；要求制動精度高，應選鎖緊氣缸；不允許活塞桿旋轉，可選具有桿不回轉功能氣缸；高溫環境下需選用耐熱缸；在有腐蝕環境下，需選用耐腐蝕氣缸。在有灰塵等惡劣環境下，需要活塞桿伸出端安裝防塵罩。要求無污染時需要選用無給油或無油潤滑氣缸等。
2、安裝形式
根據安裝位置、使用目的等因素決定。在一般情況下，采用固定式氣缸。在需要隨工作機構連續回轉時（如車床、磨床等），應選用回轉氣缸。在要求活塞桿除直線運動外，還需作圓弧擺動時，則選用軸銷式氣缸。有特殊要求時，應選擇相應的特殊氣缸。
3、作用力的大小
即缸徑的選擇。根據負載力的大小來確定氣缸輸出的推力和拉力。一般均按外載荷理論平衡條件所需氣缸作用力，根據不同速度選擇不同的負載率，使氣缸輸出力稍有余量。缸徑過小，輸出力不夠，但缸徑過大，使設備笨重，成本提高，又增加耗氣量，浪費能源。在夾具設計時，應盡量采用擴力機構，以減小氣缸的外形尺寸。
4、活塞行程
與使用的場合和機構的行程有關，但一般不選滿行程，防止活塞和缸蓋相碰。如用于夾緊機構等，應按計算所需的行程增加10～20㎜的余量。
5、活塞的運動速度
主要取決于氣缸輸入壓縮空氣流量、氣缸進排氣口大小及導管內徑的大小。要求高速運動應取大值。氣缸運動速度一般為50～800㎜/s。對高速運動氣缸，應選擇大內徑的進氣管道；對于負載有變化的情況，為了得到緩慢而平穩的運動速度，可選用帶節流裝置或氣—液阻尼缸，則較易實現速度控制。選用節流閥控制氣缸速度需注意：水平安裝的氣缸推動負載時，推薦用排氣節流調速；垂直安裝的氣缸舉升負載時，推薦用進氣節流調速；要求行程末端運動平穩避免沖擊時，應選用帶緩沖裝置的氣缸。

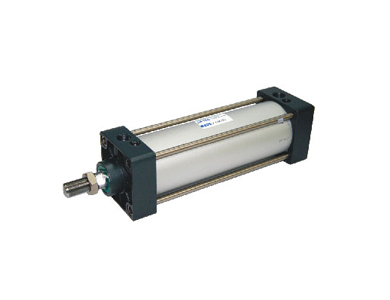

氣缸的選型
程序1：根據操作形式選定氣缸類型：
氣缸操作方式有雙動，單動彈簧壓入及單動彈簧壓出等三種方式
程序2：選定其它參數：
1、選定氣缸缸徑大小根據有關負載、使用空氣壓力及作用方向確定
2、選定氣缸行程工件移動距離
3、選定氣缸系列
4、選定氣缸安裝型式不同系列有不同安裝方式，主要有基本型、腳座型、法蘭型、U型鉤、軸耳型
5、選定緩沖器無緩沖、橡膠緩沖、氣緩沖、油壓吸震器
6、選定磁感開關主要是作位置檢測用，要求氣缸內置磁環
7、選定氣缸配件包括相關接頭
|
